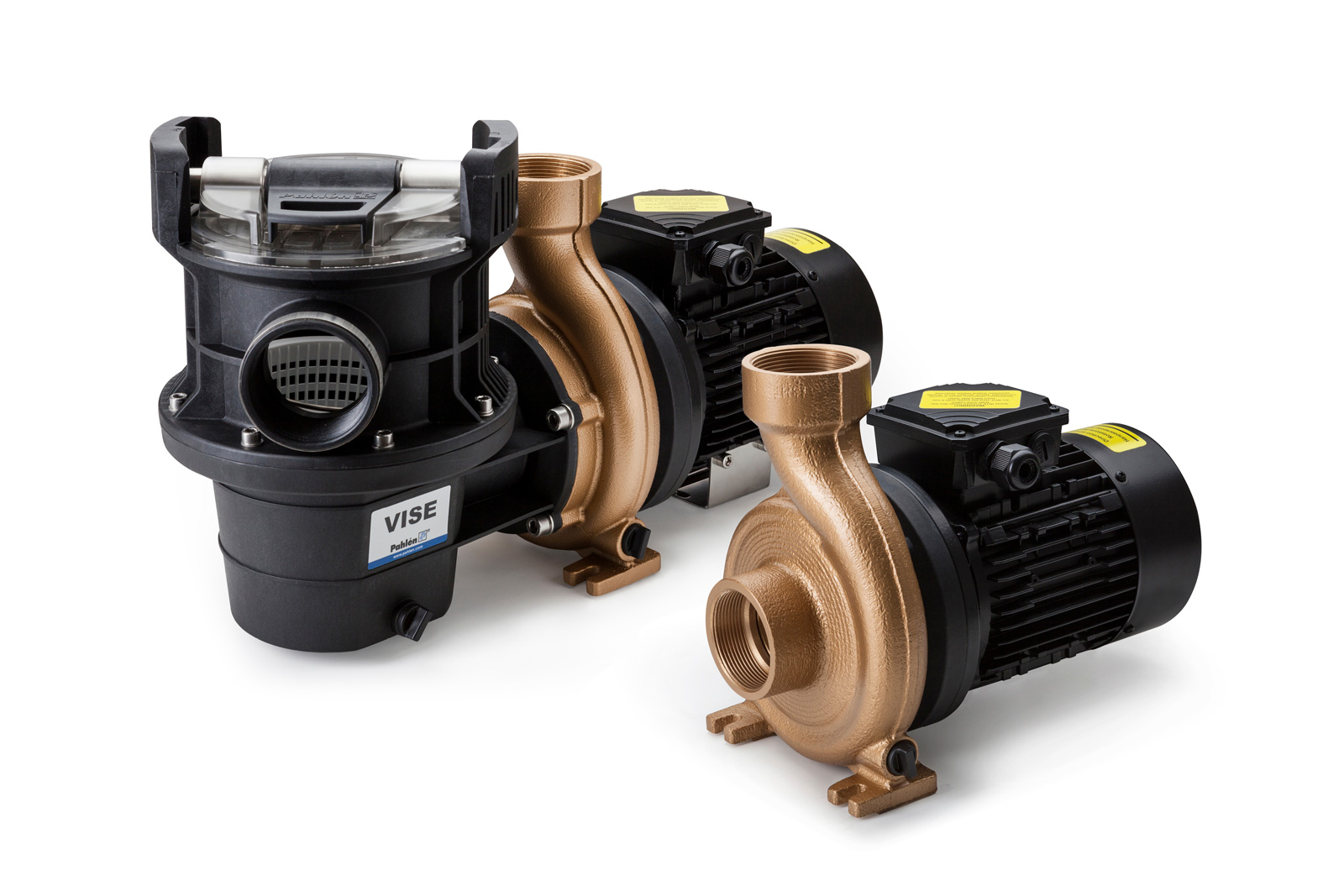

Насос WaterVISE, FloVISE Pahlen
Общая информация
Насосы от «Pahlén» произведены и испытаны согласно действующему стандарту, а также сертифицированы третьей стороной. Модификацию или изменение изделия разрешается делать только с согласия производителя. Применяйте только те запчасти и принадлежности, которые одобрены производителем. Для стандартных насосов «Pahlén» вода в бассейне не должна обладать агрессивными свойствами (см. ниже рекомендуемые характеристики воды). Перевозка и длительное хранение на складе: Насос нужно хранить в сухой среде при как можно более стабильной температуре. (Сильные колебания температуры и влажная среда могут вызвать коррозию на обмотке двигателя или металлических частях).
Безопасность
• Насос должен применяться только в пределах граничных значений, которые указаны на заводской табличке насоса и паспортной табличке двигателя.
• Проследите за тем, чтобы заводскую табличку насоса и паспортную табличку двигателя можно было легко прочесть и после установки.
• Нельзя применять насосы без их защитных крышек. Проникновение в токоведущие или движущиеся части может привести к тяжёлым травмам.
• Прежде чем приступать к работам по ремонту, техническому обслуживанию или иным работам на насосе, необходимо отключить электропитание насоса.
• Проследите за тем, чтобы трубы, идущие к насосу и от него, были правильного размера (см. таблицу на следующей странице). Это уменьшает риск перепада давления, который может привести к повреждению механических частей насоса по причине кавитации.
• Если имеется риск замерзания воды, тогда нужно вывести насос из эксплуатации и слить из него воду, чтобы не допустить повреждений вследствие мороза.
Описание изделия
Насос предназначен для того, чтобы обеспечить циркуляцию отфильтрованной воды в бассейнах с хлорированием (органический хлор, неорганический хлор). «Pahlén» не может гарантировать срок службы и эксплуатационные характеристики насоса, если применяются иные типы дезинфицирующих средств. Корпус входного фильтра – разъёмный. Благодаря этому можно менять направление подачи, не затрагивая эксплуатационные характеристики насоса. Это облегчает размещение насоса в местах с ограниченным монтажным пространством.
Работа
Сторона всасывания (A) – насос всасывает воду. Вода проходит через корпус входного фильтра (В), в котором установлена фильтровальная корзина, и далее идёт в корпус насоса (С). Затем на стороне нагнетания насос (D) качает/нагнетает воду из корпуса. Пробки сливных отверстий открываются при сливе воды из корпуса входного фильтра и корпуса насоса.
Общая информация
Насосы от «Pahlén» произведены и испытаны согласно действующему стандарту, а также сертифицированы третьей стороной. Модификацию или изменение изделия разрешается делать только с согласия производителя. Применяйте только те запчасти и принадлежности, которые одобрены производителем. Для стандартных насосов «Pahlén» вода в бассейне не должна обладать агрессивными свойствами (см. ниже рекомендуемые характеристики воды). Перевозка и длительное хранение на складе: Насос нужно хранить в сухой среде при как можно более стабильной температуре. (Сильные колебания температуры и влажная среда могут вызвать коррозию на обмотке двигателя или металлических частях).
Безопасность
• Насос должен применяться только в пределах граничных значений, которые указаны на заводской табличке насоса и паспортной табличке двигателя.
• Проследите за тем, чтобы заводскую табличку насоса и паспортную табличку двигателя можно было легко прочесть и после установки.
• Нельзя применять насосы без их защитных крышек. Проникновение в токоведущие или движущиеся части может привести к тяжёлым травмам.
• Прежде чем приступать к работам по ремонту, техническому обслуживанию или иным работам на насосе, необходимо отключить электропитание насоса.
• Проследите за тем, чтобы трубы, идущие к насосу и от него, были правильного размера (см. таблицу на следующей странице). Это уменьшает риск перепада давления, который может привести к повреждению механических частей насоса по причине кавитации.
• Если имеется риск замерзания воды, тогда нужно вывести насос из эксплуатации и слить из него воду, чтобы не допустить повреждений вследствие мороза.
Описание изделия
Насос предназначен для того, чтобы обеспечить циркуляцию отфильтрованной воды в бассейнах с хлорированием (органический хлор, неорганический хлор). «Pahlén» не может гарантировать срок службы и эксплуатационные характеристики насоса, если применяются иные типы дезинфицирующих средств. Корпус входного фильтра – разъёмный. Благодаря этому можно менять направление подачи, не затрагивая эксплуатационные характеристики насоса. Это облегчает размещение насоса в местах с ограниченным монтажным пространством.
Работа
Сторона всасывания (A) – насос всасывает воду. Вода проходит через корпус входного фильтра (В), в котором установлена фильтровальная корзина, и далее идёт в корпус насоса (С). Затем на стороне нагнетания насос (D) качает/нагнетает воду из корпуса. Пробки сливных отверстий открываются при сливе воды из корпуса входного фильтра и корпуса насоса.
A Сторона всасывания
B. Корпус входного фильтра
C. Корпус насоса
D Сторона нагнетания
Е. Ручка замка
F. Пробки сливных отверстий
Изделие рассчитано на работу с водой, которая имеет следующие характеристики:
Общий хлор: максимум 3,5 мг/л*
Хлориды (соли): максимум 250 мг/л
Значение pH: 7,2-7,6
Щёлочность: 60-120 мг/л (частей на млн.)
Жёсткость воды по кальцию: 100-300 мг/л (частей на млн.)
Железо: максимум 0,1 мг/л*
Медь: максимум 0,2 мг/л*
Марганец: максимум 0,05 мг/л*
Фосфор: максимум 0,01 мг/л*
Нитраты: максимум 50 мг/л* * Согласно стандарту EN 16713-3 2016
При выходе за указанные граничные значения гарантия на изделие отменяется.
B. Корпус входного фильтра
C. Корпус насоса
D Сторона нагнетания
Е. Ручка замка
F. Пробки сливных отверстий
Изделие рассчитано на работу с водой, которая имеет следующие характеристики:
Общий хлор: максимум 3,5 мг/л*
Хлориды (соли): максимум 250 мг/л
Значение pH: 7,2-7,6
Щёлочность: 60-120 мг/л (частей на млн.)
Жёсткость воды по кальцию: 100-300 мг/л (частей на млн.)
Железо: максимум 0,1 мг/л*
Медь: максимум 0,2 мг/л*
Марганец: максимум 0,05 мг/л*
Фосфор: максимум 0,01 мг/л*
Нитраты: максимум 50 мг/л* * Согласно стандарту EN 16713-3 2016
При выходе за указанные граничные значения гарантия на изделие отменяется.
Запасные части насоса WaterVISE, FloVISE Pahlen
A 1 Электродвигатель см таблицу А ниже
B 2 + 3 Вал и набор винтов 631015 Pahlen
C 22 Mounting kit motor support 631055 Pahlen
D
5 Сальник 631001 Pahlen
5 Торцевое уплотнение с покрытием Nic-Tech 631049 Pahlen
E 9 + 10 Крыльчатка + Куполообразная гайка M12 см таблицу E ниже
F 12 + 13 Дренажная пробка, 2шт 631065 Pahlen
G 18 Корзина префильтра 631029 Pahlen
H 10 + 14 + 19(2x) O-ringskit, 4шт 631066 Pahlen
I 19 + 20 Пробка + уплотнение 631067 Pahlen
J 8 + 11 + 15 + 16 Монтажный набор, винты и гайки 631068 Pahlen
K 14 + 17 + 18 + 19 + 20 + 15 + 16 Префильтр 631069 Pahlen
L 1-10 + 15 Привод в сборе см таблицу L ниже
M 9 + 12 + 13 Корпус насоса 631117 Pahlen
B 2 + 3 Вал и набор винтов 631015 Pahlen
C 22 Mounting kit motor support 631055 Pahlen
D
5 Сальник 631001 Pahlen
5 Торцевое уплотнение с покрытием Nic-Tech 631049 Pahlen
E 9 + 10 Крыльчатка + Куполообразная гайка M12 см таблицу E ниже
F 12 + 13 Дренажная пробка, 2шт 631065 Pahlen
G 18 Корзина префильтра 631029 Pahlen
H 10 + 14 + 19(2x) O-ringskit, 4шт 631066 Pahlen
I 19 + 20 Пробка + уплотнение 631067 Pahlen
J 8 + 11 + 15 + 16 Монтажный набор, винты и гайки 631068 Pahlen
K 14 + 17 + 18 + 19 + 20 + 15 + 16 Префильтр 631069 Pahlen
L 1-10 + 15 Привод в сборе см таблицу L ниже
M 9 + 12 + 13 Корпус насоса 631117 Pahlen
Электродвигатель для насоса WaterVISE, FloVISE Pahlen
